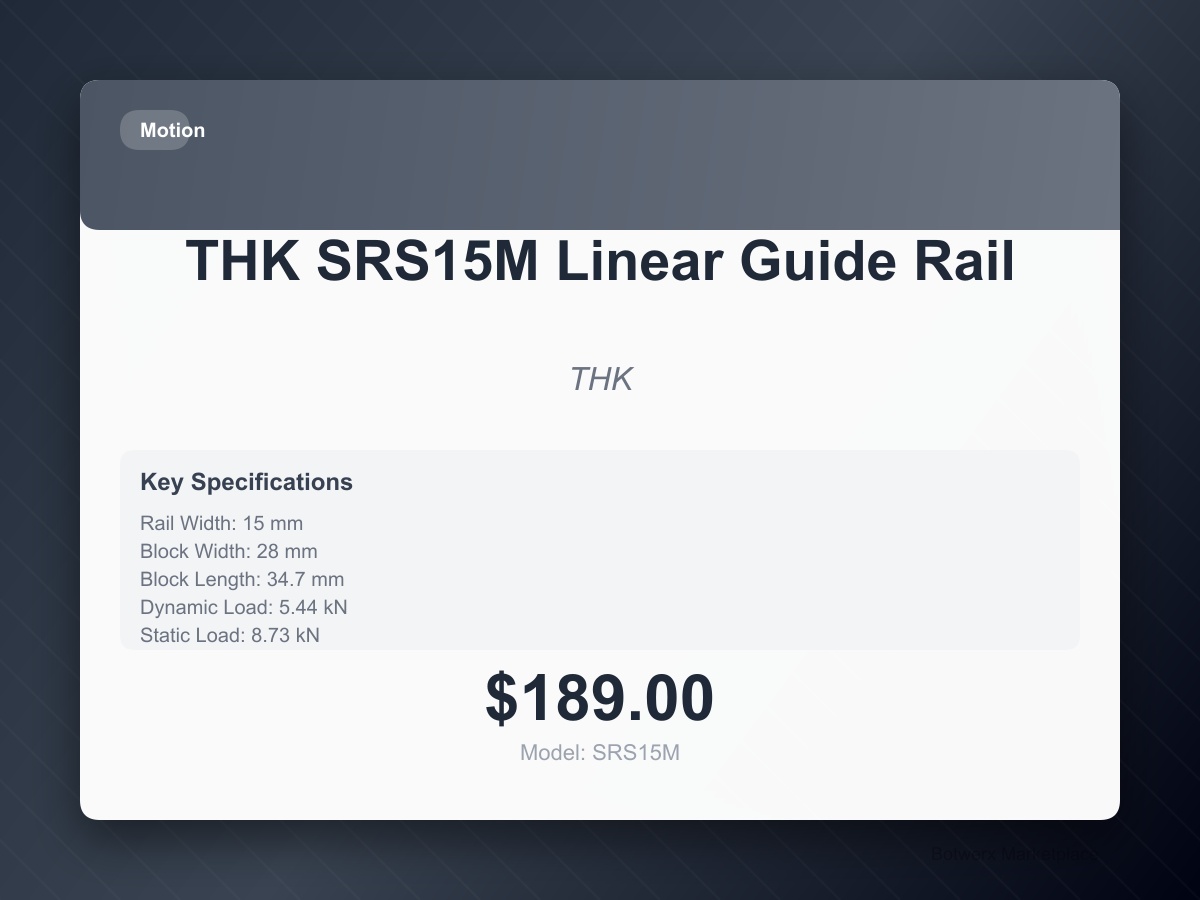

THK SRS15M Linear Guide Rail
MFR THKMODEL SRS15M
Miniature linear guide rail with 15mm width and high load capacity. Features 4-direction equal load rating, high rigidity, and smooth operation for precision linear motion systems.
Specifications
Specifications· 10 fields
- Rail Width
- 15 mm
- Block Width
- 28 mm
- Block Length
- 34.7 mm
- Dynamic Load
- 5.44 kN
- Static Load
- 8.73 kN
- Moment Capacity
- 54 Nm (My, Mz)
- Accuracy
- Normal grade
- Preload
- Medium
- Material
- Steel
- Rail Length
- 500 mm
